AULA 5 | 18 de Outubro de 2022

 Planorbis

-Para iniciar o exercício marcamos um circulo vertical de 1 cm.

- De seguida marcamos um círculo de 2cm, um de 4cm e um de 8cm.

- Do lado oposto marcamos uma circunferência de 1.5 cm.

- E junto a esse circulo marcamos um de 3cm e de seguida um de 6cm.

-Marcamos uma linha auxiliar a passar no meio da circunferência, e com o comando Circle marcamos 7 círculos horizontais.

- Para remover metade das circunstâncias usamos o comando Trim.

- No ponto inicial da diretriz marcamos uma linha vertical.



-Para criar a forma fizemos em primeiro uma esfera e de seguida cortamos em metade, logo a seguir aplicar Sweep 2 Rails, clicar na diretriz de dentro, clicar na diretriz de fora, clicar na geratriz e deu este resultado.

-Repetir o processo.

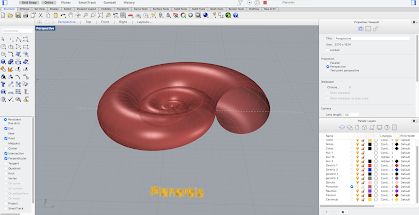

-E este é o resultado final da Planorbis.

Nautilus

-Para realizar um nautilus utilizamos no exercício anterior a espiral feita.

- Marcamos uma linha vertical no ponto onde começa a espiral.

-De seguida, com o comando Circle fizemos uma circunferência vertical com os 2 pontos da espiral.

-A partir do ponto que inicia a diretriz marcamos 7 circunferências verticais.

-Com o comando Copy copiamos a espiral e mudamos de layer para a diretriz 2.

-Movemos a Diretriz 2 e colocamos por cima da outra espiral.

-De seguida com o comando Scale escalamos a espiral, para esta terminar na Geratriz.

-Marcamos uma Line entre o final da diretriz 2 e o inicio da diretriz 1.

-E através do comando Revolve criamos um cone, e logo depois colamos a diretriz 2 a acompanhar o cone.

-Para finalizar aplicamos Sweep 2 Rails.

Caracol

-Para inicial o caracol utilizamos a base do nautilos.

- Através do comando Move mudamos as circunferências para a espiral menor para os circulos que não coincidiam com a linha usamos o comando Rotate com 180 graus.

- Para ter o Caracol finalizado aplicamos Sweep 2 Rails, clicamos na diretriz 2, na linha auxiliar vertical branca e na geratriz maior.
